Diseño piezas simple con Surface Design.
Una vez terminado con el diseño de las piezas mas simples del proyecto, empezaría con diseño de las piezas mas complejas del dron, como anteriormente ya había realizado varia piezas que se diseñaban con Part Desing y algunas partes secundarias con Surface Desing. En estos diseño iba ser al revés las partes principales de las piezas se diseñara con superficie, y las partes secundarias lo realizare con Part Desing.
Este comienzo de etapa de diseño del dron, me iba ha resultar una de las mas compleja de todo el proyecto, pues ,aunque sabia como funcionaban cada herramienta del apartado de superficies, al principio me resultaba un poco complicado ver que operaciones iba ha realizar en cada parte de la pieza. A parte de todo esto es el tiempo que me iba ha llevar ha realizar las piezas, pues el ver que las operaciones sean las correctas y que todo encaje perfectamente, es lo mayor parte del tiempo que me llevaba realizar las piezas.
Otra parte fundamental ha sido la medición, pues para hacer los diseños del dron, tomaba las medidas con un pie de rey, y claro las parte de superficies es muy complejo tomar las medidas exactas, así que para ello puse medidas parecidas o que se acercasen al diseño de pieza original, esta media fueron orientativas para el diseño.

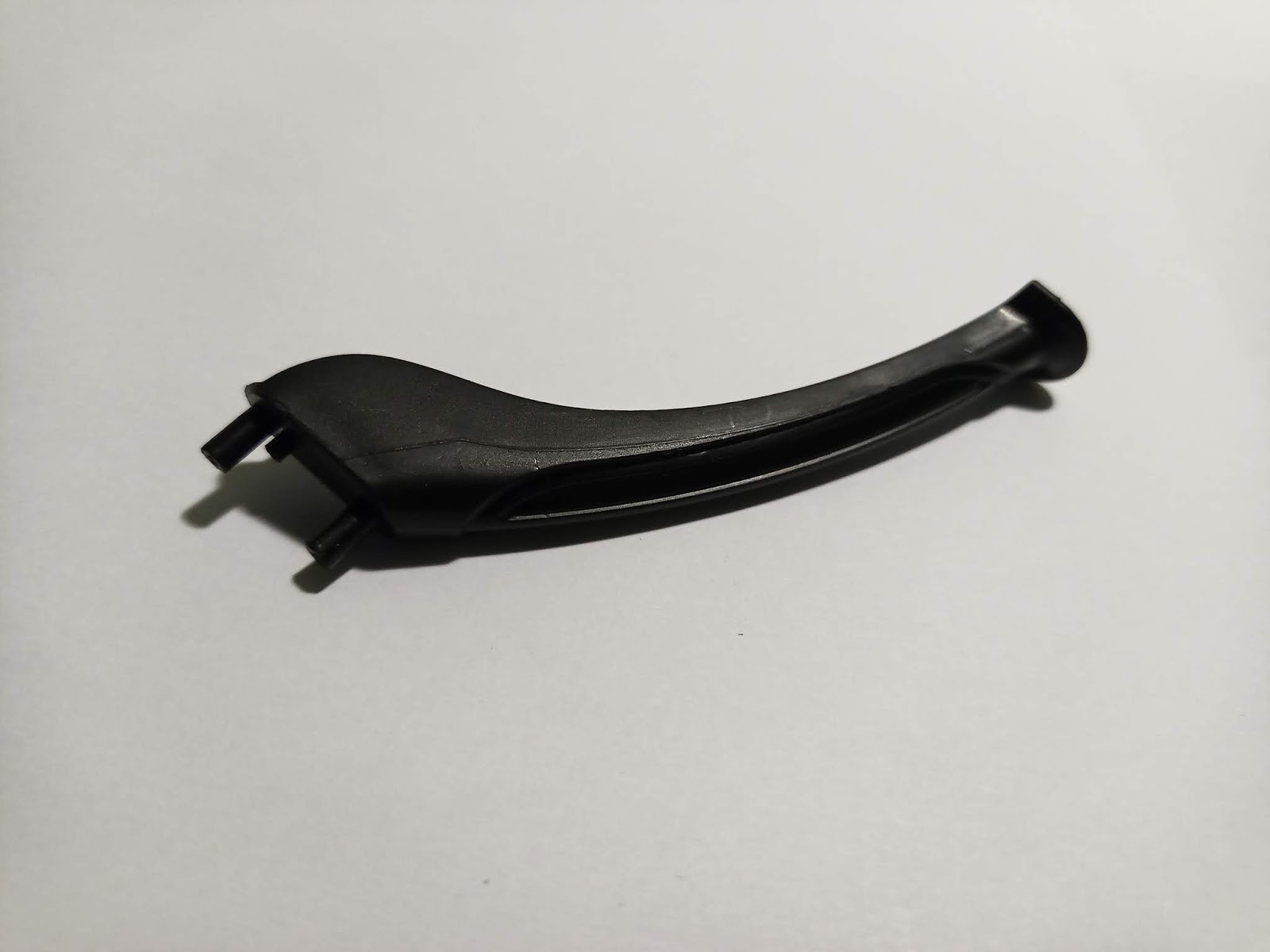

Para empezar, esta etapa de superficie lo iba hacer realizando una pata del dron, un pieza que su mayor complejidad era hacer una curvatura, que medida que se iba acercando a la base de la pieza se iba estrechando cada vez más, para al final volviendo a ensanchar para tener mayor superficie de apoyo. Pero lo que me fue mas complicado de realizar fue las uniones de las partes de superficie, pues el hacer las uniones sean lo más suaves posibles, y fue en esta parte que me llevo mas tiempo poder dejar correctamente.
Para realizar la pieza utilize ala herramientas de Multi-Sections Surface, Fill ya para las uniones y utilice la herramienta Blend. y lo unifique todo con Join. y todas las partes de superficie ya las tenia realizada, los transforme al 3D con la operación de Thick Surface.
Realizado la parte de superficie y ya tenerlo en el 3D, realice los operaciones completarías en Part Desing y los uní con las operaciones boleanas para tener la pieza totalmente terminada.
La siguiente pieza que realizaría seria la del los protectores, que después de realizar la pieza anterior no iba a tener ningún problema en realizar lo porque la operaciones que tenia que hacer eran muy similares.
La complejidad de esta pieza era demasiada, pues lo que tenia que realizar era una parte, y después mediante una simetría tenia realizado la otra mitad de pieza, al fin al cabo esta pieza esta formada por cuatro parte y otra mas que es simétrica.
Después de realizar otras piezas con superficies, me tocaría realizar las carcasa del dron también con superficie pero esta siendo un poco mas complejas. de realizar y con una mayor exactitud pues estas piezas están influenciadas por otras.
